KDJS-8Q自動脫扣型絕緣靴（手套）耐壓支架操作步驟
作者：來源：武漢凱迪正大電氣有限公司日期：2023-08-08 16:05:42閱讀：
一、概述 KDJS-8Q自動脫扣型絕緣靴（手套）耐壓支架是根據《DLT 976-2017 帶電作業工具、裝置和設備預防性試驗規程》、《DLT 1476-2015電力安全工器具預防性試驗規程》、《GBT 17622-2008帶電作業用絕緣手套》、《CB21148 2020足部防護 安全鞋》等相關規程中關于工頻耐壓的要求基礎上研發而成?？梢园匆髮^緣鞋、絕緣手套等安全工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業。

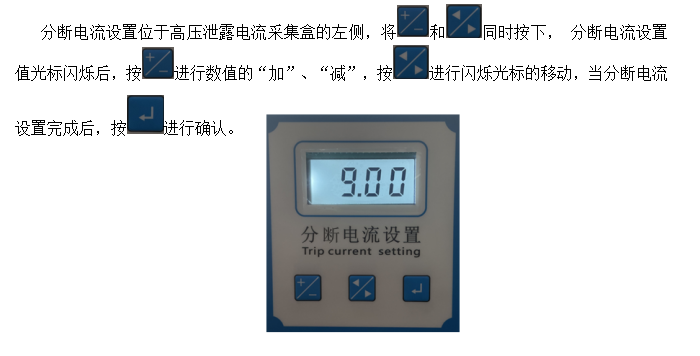

二、操作步驟2．1 分斷電流設置
2．2 絕緣鞋泄露參數參考
根據附表、電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）
| 項目名稱 |
出廠檢驗 |
預防性檢驗 |
| 皮鞋 |
布面膠鞋 |
皮鞋 |
布面膠鞋 |
| 測試電壓（工頻）/kV |
6 |
5 |
15 |
5 |
3.5 |
12 |
| 泄漏電流/mA |
≤1.8 |
≤1.5 |
≤4.5 |
≤1.5 |
≤1.1 |
≤3.6 |
| 測試時間/min |
1 |
附表、電絕緣全橡膠膠鞋和電絕緣全聚合材料鞋的電性能要求（GB12011-2009）
| 項目名稱 |
出廠檢驗 |
預防性檢驗 |
| 測試電壓（工頻）/kV |
6 |
10 |
15 |
20 |
30 |
4.5 |
8 |
12 |
15 |
25 |
| 泄漏電流/mA |
≤2.4 |
≤4 |
≤6 |
≤8 |
≤10 |
≤1.8 |
≤3.2 |
≤4.8 |
≤6 |
≤10 |
| 測試時間/min |
1 |
附表、絕緣手套電氣絕緣性能要求（GB17622-2008）
適用電壓等級
AC/V |
交流試驗 |
直流試驗 |
| 驗證試驗電壓/kV |
最低耐受電壓/kV |
驗證電壓下泄漏電流/mA |
驗證試驗電壓/kV |
最低耐受電壓/kV |
| 手套長度/mm |
| 280 |
360 |
410 |
≥460 |
| 380 |
5 |
10 |
12 |
14 |
16 |
18 |
10 |
20 |
| 3000 |
10 |
20 |
N/a |
16 |
18 |
20 |
20 |
40 |
| 10000 |
20 |
30 |
N/a |
18 |
20 |
22 |
30 |
60 |
| 20000 |
30 |
40 |
N/a |
20 |
22 |
24 |
40 |
70 |
| 35000 |
40 |
50 |
N/a |
N/a |
24 |
26 |
60 |
90 |
| a本表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。 |
注1：N/a表示無適用值。
注2：在正常使用時，其泄漏電流值會比試驗值要小，因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比最大使用電壓要高。
注3：對于預防性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。 |

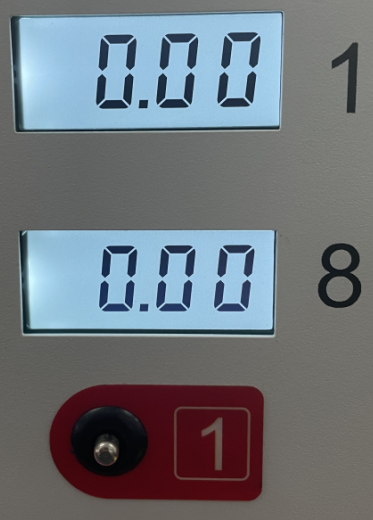

2．3泄露電流顯示
每一路的泄露電流通過采樣板采集后，通過4位LED液晶顯示，LED液晶顯示范圍：“0.00~99.00”mA

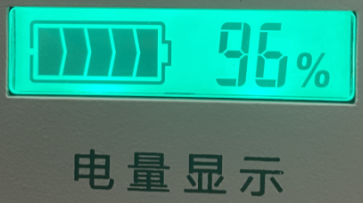

2.4電量顯示
高壓泄露電流及脫口機構供電采用直流12V鋰電池供電，鋰電池采用LED百分比顯示形式顯示。
三、絕緣靴手套試驗支架操作說明
3.1 用導線將接地端與試驗室的地線可靠連接。
3.2 高壓試驗變壓器的高壓輸出端接在側面紅色端子高壓輸入端。
3.3 絕緣靴的安裝：大的不銹鋼托盤放在地上，用自來水（使其導電）放在不銹鋼托盤上，將絕緣靴浸在水上，絕緣靴內倒入適量鋼珠（鋪滿靴底，其高度不小于15mm），把鐵鏈放入鞋內并接觸到鋼珠。
3.4 絕緣手套的安裝：將底部導電的塑料桶放在托盤上，桶內裝入約半桶電阻率不大于100Ω·m的水(一般用自然水即可)，在被試手套內注入相同的水,然后將手套浸入塑料桶中，使手套內外水平面呈相同高度，手套應有90mm的露出水面部分，這一部分應該擦干，把鐵鏈放入手套中，使其浸入手套內的水中。
四、高壓泄露電流脫扣機構
4.1 本部分的主要功能是當電流大于試品設定泄漏（一般在15mA）電流或擊穿時鏈條會自動動脫落,方便判斷不合格試品.
4.2 分斷脫扣控制器上使用12V鋰電池供電，當泄漏電流大于設定電流值時內部電路驅動電磁鐵動作，彈簧隨之脫落，自動拉開距離從而斷開高壓，由此判斷不合格試品。
五、蓄電池的維護
使用中，絕緣鞋手套支架的電池電壓指示低壓5%以下時應停止工作，及時充電，避免鋰電池放電過度而損壞。電池,長時間不用，應1-2個月對其進行一次充電，以延長其壽命。
六、充電說明
絕緣鞋手套支架在高壓試驗前需充電。用充電器插到試驗機充電插口中，通過鋰電池充電適配器，接入AC220V電即可為電池充電，電池充滿時充電器“充滿”綠色指示燈亮。一般充電需2-8小時。電池長時間不用，應1-2個月對其進行一次充放電。
七、儀器校準
本廠儀器出廠時已經進行校準，如電流有誤差請接入標準電流，進行校準，電壓直接用高壓分壓器校準。
八、絕緣靴試驗方法
8.1 常用絕緣靴試驗
絕緣靴預防性試驗的電壓是15kV，保持1分鐘，泄漏電流不大于7.5mA者為合格。該7.5mA判定值是固定的。放好絕緣靴后請直接按操作界面進行試驗。
8.2 其它試驗
其它試驗時，試驗方法同上，僅在電壓和泄漏電流兩個參數上有區別：試驗電壓可根據用戶需要自定，保持1分鐘，泄漏電流機器設定不大于10mA者為合格，用戶可根據具體情況自行判定（或參照附錄的國標）。
九、絕緣手套試驗方法
9.1 低壓型絕緣手套試驗：
低壓型絕緣手套預防性試驗的電壓是2.5kV，保持1分鐘，泄漏電流不大于2.5mA者為合格。該2.5mA判定值是固定的 默認的值是2.5mA。安裝試件后直接按試驗機上的操作界面試驗。
9.2 高壓型絕緣手套試驗
該試驗的方法同7.1，僅在電壓和泄漏電流兩個參數上有區別：高壓型絕緣手套預防性試驗的電壓是8kV，保持1分鐘，泄漏電流不大于9mA者為合格。
