KD305絕緣電阻測試儀產品介紹、使用方法及注意事項
絕緣電阻表有三個接線端子，一個標有“線路”或“L”的端子(也稱相線)接于被測設備的導體上;另一個標有“地”或“E”的端子接于被測設備的外殼或接地;第三個標有“屏蔽”或“G”端子接于測量時需要屏蔽的電極。
一、絕緣電阻表選擇
要正確選擇額定電壓合適的絕緣電阻表。絕緣電阻表的額定電壓就根據被測設備的額定電壓來選擇，絕緣電阻表的額定電壓即其內部電源的直流電壓過高，可能在測試時損壞被測設備的絕緣;絕緣電阻表的額定電壓過低，所測結果又不能反映工作電壓作用下電氣設備的絕緣電阻。一般規程規定測量額定電壓在500V以下的設備時，宜選用500～1000V的絕緣電阻表;額定電壓500V以上時，應選用1000～2500V的絕緣電阻表。
二、絕緣電阻表使用方法
?、偈褂们耙獧z查指針的“0”與“∞”位置是否正確。檢查方法是，先使“L”、“E”兩端子開路，將絕緣電阻表放在適當的水平位置，搖動手柄至發電機額定轉速(一般為120r/min)后，指針應指在“∞”位置上。如果不能達到“∞”，說明測試用引線絕緣不良或絕緣電阻表本身受潮。應用干燥清潔的軟布，擦試“L”端與“E”端子間的絕緣，要時將絕緣電阻表放在絕緣墊上，若還達不到“∞”值，則應更換測試引線。然后再將“L”、“E”兩端子短路，輕搖發電機，指針應指在“0”位置上。如指針不指零，說明測試引線未接好或絕緣電阻有問題。
?、诮^緣電阻表的測試引線應選用絕緣良好的多股軟線，“L”、“E”兩端子引線應獨立分開，避免纏繞在一起，以提高測試結果的準確性。
?、墼趽u測絕緣時，應使絕緣電阻表保持額定轉速，一般為120～150r/min。測試開始時先將“E”端子引線與被測設備外殼與地相連接，待轉動搖柄至額定轉速后再將“L”端子引線與被測設備的測試極相碰接，等指針穩定后(一般為1min)，讀取并記錄電阻值。在整個測試過程中搖柄轉速應保持恒定勻速，避免忽快忽慢。測試結束時，應先將“L”端子引線與被測設備的測試極斷開，再停止搖柄轉動。這樣做，主要是防止被測設備的電容對絕緣電阻表的反充電而損壞表針。
三、絕緣電阻測量絕緣電阻接線和方法
?、贉y量照明或電力線路對地的絕緣電阻，E接線端可靠接地，L接線端與被測線路相連
?、跍y量電動機的絕緣電阻，將絕緣電阻表的接地端E接機殼，L接線端接電機的繞組，然后進行搖測
③測量電纜的絕緣電阻，測量電纜的線芯和外殼的絕緣電阻時，除將外殼接E，線芯接L外，中間的絕緣層還需和G相接。
測量時，轉動手柄要平穩，應保持120r/min的轉速。電氣設備的絕緣電阻隨著測量時間的長短不同，通常采用1min后的指針指示為準，測量中如果發現指針為零，應停止轉動手柄，以防表內線圈過熱而燒壞。 在絕緣電阻表停止轉動和被測設備放電以后，才可用手拆除測量連線。
④絕緣電阻表記錄讀數時，應同時記錄當時的環境溫度和濕度，便于比較不同時期的測量結果，分析測量誤差的原因。
?、萁^緣電阻表接線柱的引線，應采用絕緣良好的多股軟線，同時各軟線不能絞在一起。
四、絕緣電阻表使用注意事項
①絕緣電阻表的發電機電壓等級應與被測物的耐壓水平相適應，以避免被測物的絕緣擊穿。
?、诮箵u測帶電設備，雙回路架空線路或母線，當一路帶電時，不得測量另一路的絕緣電阻，以防高壓的感應電危害人身和儀表的安全。
?、蹏澜谟腥斯ぷ鞯木€路上進行測量工作，以免危害人身安全。雷電時禁止用絕緣電阻表在停電的高壓線路上測量絕緣電阻。
④在絕緣電阻表沒有停止轉動或被測設備沒有放電之前，切勿用手去觸及被測設備或絕緣電阻表的接線柱。
?、菔褂媒^緣電阻表搖測設備絕緣時，應由兩人擔任。
?、迵u測用的導線應使用絕緣線，兩根引線不能絞在一起，其端部應有絕緣套。
⑦在帶電設備附近測量絕緣電阻時，測量人員和絕緣電阻表的位置須選擇適當，保持與帶電體的安全距離，以免絕緣電阻表引線或引線支持物觸碰帶電部分。移動引線時，須注意監護，防止工作人員觸電。
?、鄵u測電容器、電力電纜、大容量變壓器、電機等容性設備時，絕緣電阻表須在額定轉速狀態下，方可將測量筆接觸或離開被測設備，以免因電容放電而損壞儀表。
⑨測量電器設備絕緣時，須先斷電，經放電后才能測量。
?、饷磕隀z驗一次，不合格不得使用。

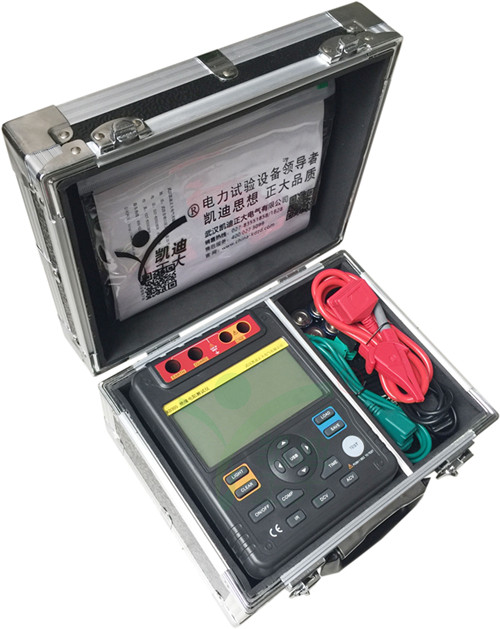

武漢凱迪正大電氣有限公司生產的KD300系列型智能數顯絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，數字模擬指針與數字段碼顯示較好結合，KD300系列表具有多種電壓輸出等級（250V、500V、1000V、2500V、5000V、10000V）、容量大、抗干擾強、模擬指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標(吸收比、極化指數)、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
KD300系列型智能絕緣電阻測試儀有KD300系列、KD200系列、KD500系列、KD2671系列。
五、產品特點：
1、有多種電壓輸出選擇KD305(250V/500V/2500V/5000V)、KD306(5000V/10000V)，測量電阻量程范圍可達0～400GΩ。
2、兩種方式同步顯示絕緣阻值。模擬指針的采用可容易觀察絕緣電阻的變化范圍，數字顯示的采用可精確得出測量結果。
3、采用嵌入式工業單片機和實時操作軟件系統。自動化程度高、抗干擾能力強，儀器可自動計算吸收比和極化指數，無須人工干預。
4、操作界面友好，各種測量結果具有防掉電功能，可連續存儲19次的測量結果。
5、儀表產生高壓時，有提示音輸出并有相應顯示。
6、內置殘留高壓放電電路，測試完畢可自動放掉被測設備上的殘留高壓。
7、交直流兩用，配置可充電池和交流適配器。
8、儀表采用便攜式設計，便于野外操作。
9、高壓短路電流≥3mA，是測量大型變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
六、詳細參數：
1、型 號:KD300、KD305、KD306
2、輸出電壓：DC250V、DC500V、DC1000V、DC2500V、DC5000V、DC10000V
3、絕緣電阻：250K～5G、500K～10G、1M～20G、2.5M～50G、5M～100G、10M～200G
4、絕緣電阻精度：±5％
5、輸出電壓：2M～10G、4M～20G、8M～40G、20M～100GΩ、40M～200G、80M～400G
6、輸出電壓精度:0～+10％
7、高壓短路電流:≥3mA
8、工作電源:8節AA型充電電池，外置充電適配器
9、工作溫度及濕度:-10℃～40℃，最大相對濕度85％
10、保存溫度及濕度:-20℃～60℃，最大相對濕度90％
11、絕緣性能:電路與外殼之間的絕緣電阻≥50MΩ
12、耐壓性能:儀表電路與外殼之間施加3kv、50Hz正弦交流電壓，歷時1分鐘，無擊穿與飛弧現象
13、儀表尺寸:200mm×155mm×90mm (L×W×H)；外箱尺寸:290mm×230mm×170mm (L×W×H)
14、重 量:3.5kg
