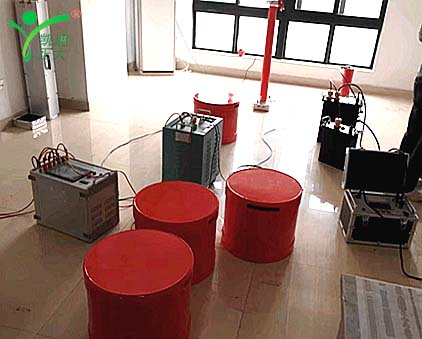

發電機交流耐壓串聯諧振試驗裝置是由控制臺（含調壓器），激勵變壓器，可調電抗器，固定電抗器，分壓器，放電球隙組成。

發電機交流耐壓串聯諧振耐壓試驗裝置操作方法

過流保護設定，按試驗變壓器高壓側額定電流的1.2倍整定。

例：該勵磁變壓器高壓側額定電流為50A,所配置互感器為50/5.則其電流繼電器應調整為5A。

過壓保護設定，按試驗時電壓的1.1倍整定。

例該試驗電壓為39KV時，則其顯示器應調整為43KV

把分壓器的電纜線接到控制臺上高壓電流兩接線柱

耐壓時間整定：將時間繼電器上試驗時間設置到所需的試驗時間。

按接線圖所示連接好試驗接線檢查無誤后，合上控制臺的斷路器，此時若調壓器不在零位，

調壓自動回零，不接通主電源，調節電抗器鐵芯間隙，觀察升降及間隙限位保護功能是否正常。

合閘主電源。按“升壓”按鈕，升壓到電抗器上獲得幾百伏電壓，通過改變氣隙來調諧使輸出電壓達到最高，此時調諧完畢，即可升壓，升壓到試驗電壓值時，會自動耐壓計時，到達設定耐壓時間，設備自動降壓到零

斷開主電源
