沖擊電壓發生器試驗設備組成
本技術資料是為變壓器、電抗器、開關柜、套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由沖擊電壓發生器本體、100kV直流充電裝置、DF-200kV400PF弱阻尼電容分壓器、計算機測量、觸摸屏控制系統等組成。
結構特點（含直流充電裝置）

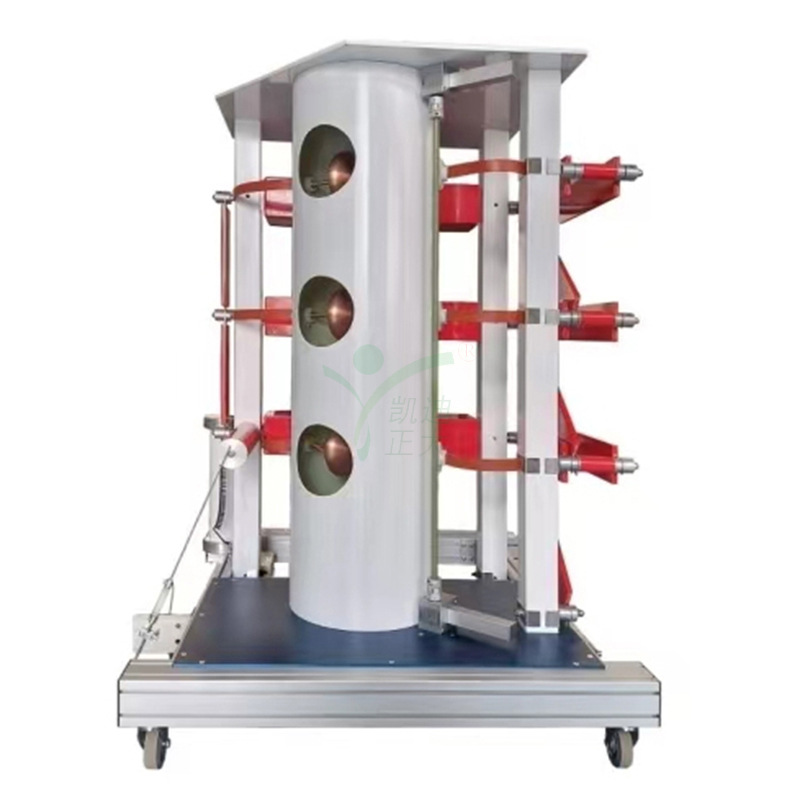

沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。

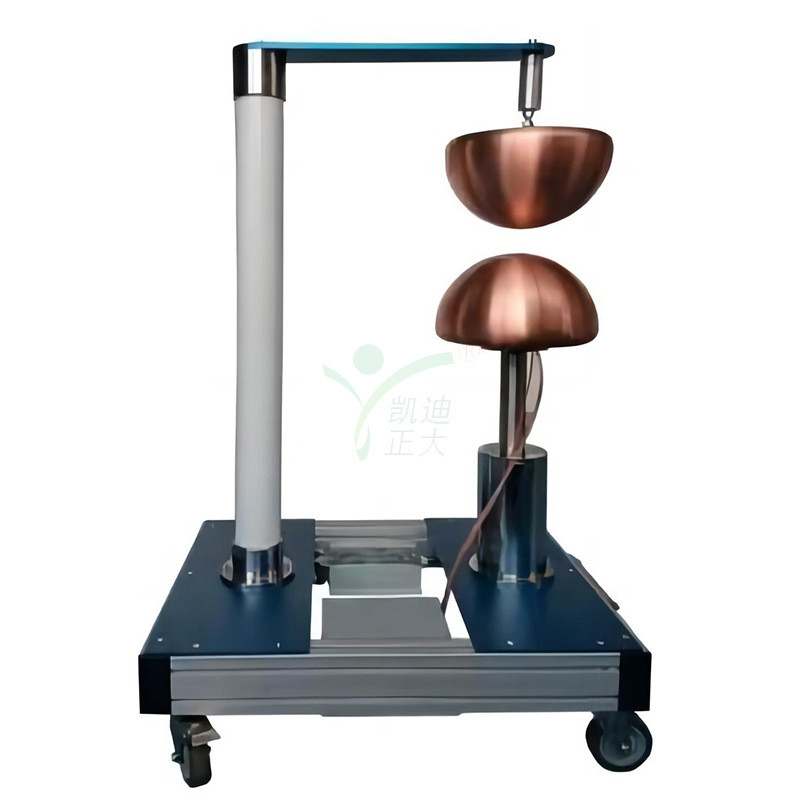

所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。
主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。
調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。
自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。
采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的安全。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。

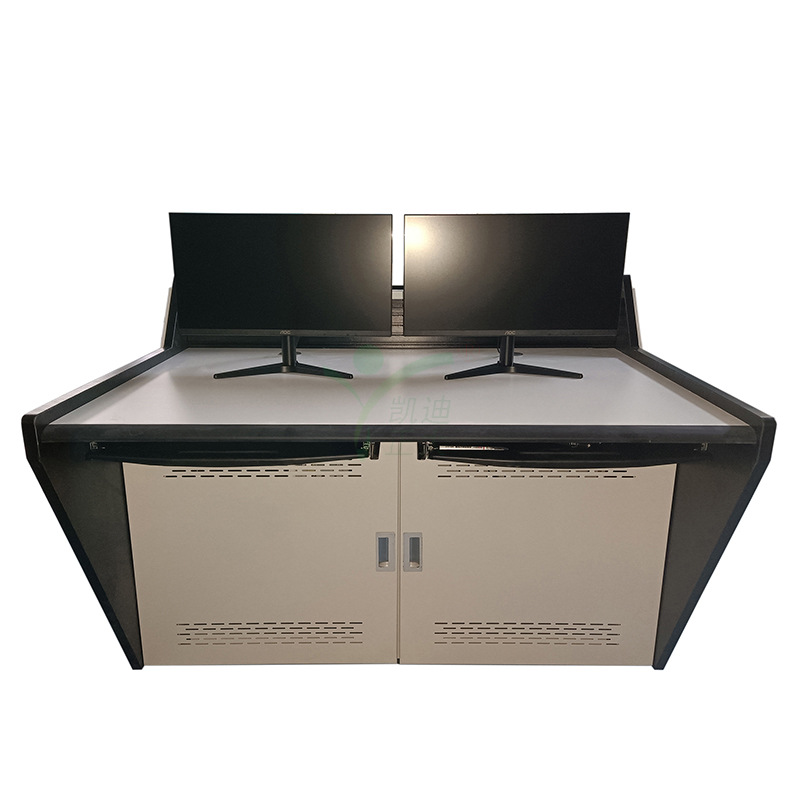

工業計算機+PLC光纖控制系統，全自動控制試驗。
極性自動切換
工業計算機與PLC采用多模式光纖通訊
示波器與電腦采用USB通訊
設備整體配有剛帶接地或電磁鐵接地系統
檢測設備測試系統技術方案
使用條件
海拔高度： ≤1000m
環境溫度： -15℃～＋50℃
相對濕度： ≤85％（20℃）
使用環境： 戶內
無導電塵埃
接地電阻 0.5Ω
無火災及爆炸危險
耐震能力： 8級烈度
不含有腐蝕金屬和絕緣的氣體存在
電源電壓的波形為實際正弦波,波形畸變率<5%
地震烈度：地震基本烈度值為6度。
依據標準
GB/T 16927.1-1997《高電壓試驗技術 第一部分 一般試驗要求》
GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》
YD／T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》
GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》
GB311.1-1997高壓輸變電設備的絕緣配合
GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗
GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀
ZB F24 001-90沖擊電壓測量實施細則
GB191 包裝運標志
GB4208 外殼防護等級
GB813-89 沖擊試驗用示波器及峰值表
DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分 沖擊電壓發生器
DL/T846.1-2003 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統
JB/T563-1993 耦合電容器及電容分壓器訂貨技術條件
JB/T8169-1999 耦合電容器及電容分壓器
所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均應遵守國際標準化組織（ISO）和國際單位制（SI）的標準。
方案編制說明
本套設備主要是為滿足10KV以下的變壓器 互感器 開關柜 套管等等電氣設備的雷電全波和沖擊電流試驗。
設備全套基本配置有充電裝置、沖擊電壓發生器本體、沖擊弱阻尼電容分壓器、測量裝置、自動控制系統。
