當前位置：首頁 > 產品中心 > 耐壓試驗裝置 > 超低頻高壓發生器
參考標準：

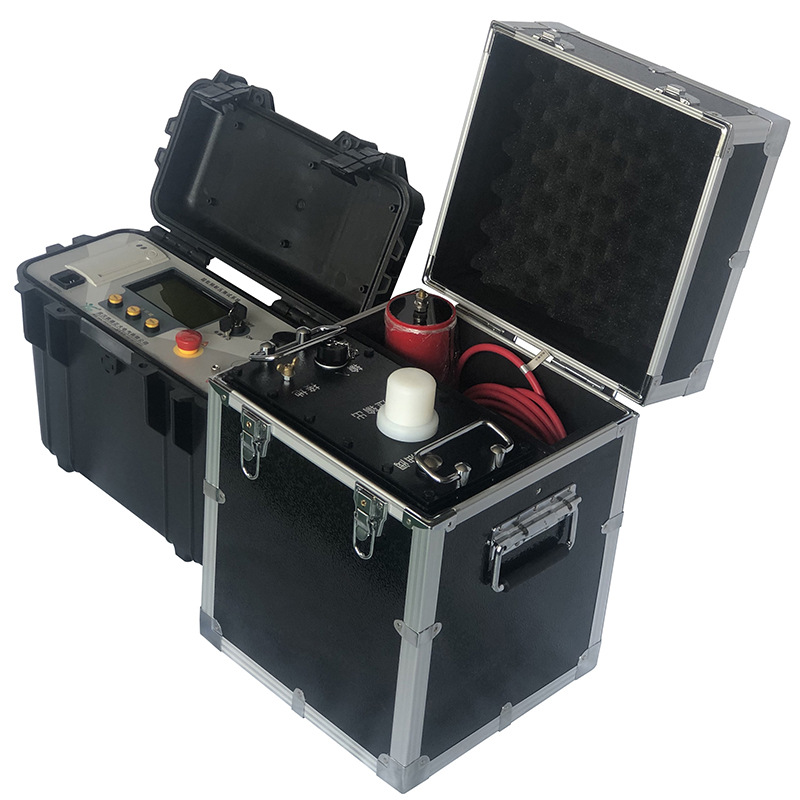

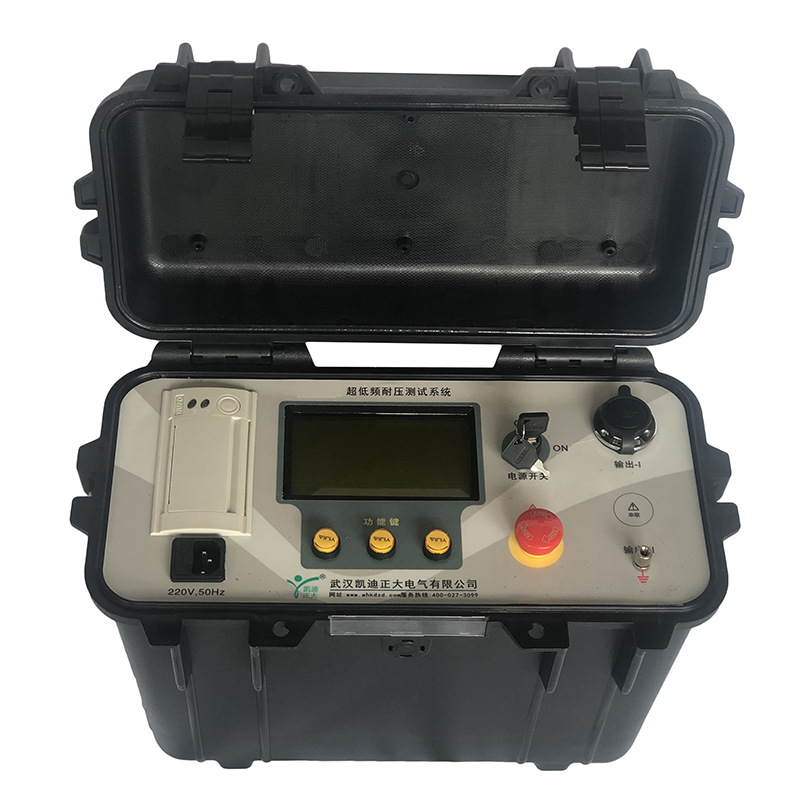

本產品接合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護自動化。由于電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印試驗報告。
設計指標符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻信號，所以存在正弦波波形不標準，測量誤差大，高壓部分有火花放電，設備笨重，而且正弦波的二，四象限還需要大功率高壓電阻進行放電整形，所以設備的整體功耗較大。本產品無這樣一些不足之處，另外，還有如下特點需要特別說明：
1.電流、電壓、波形數據均直接從高壓側采樣獲得，所以數據準確。
2.具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
3.具有過流保護功能：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。

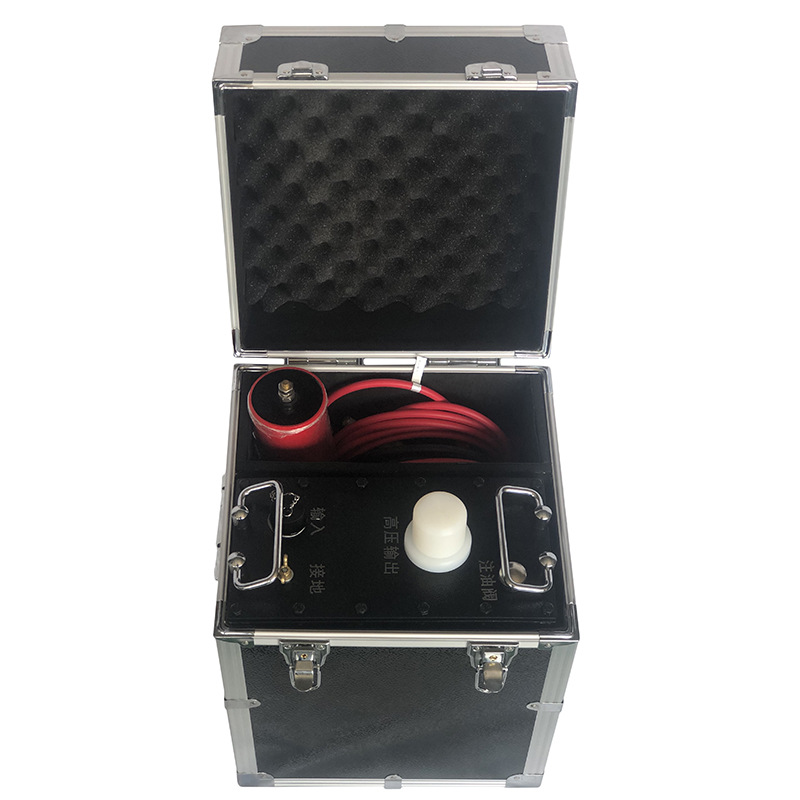

4.高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
5.由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
1. 輸出額定電壓：
|
額定電壓 |
帶載能力 |
電源 保險管 |
產品結構、重量 |
|
30kV （峰值） |
0.1Hz,≤1.1µF |
10A |
控制器：4㎏ 升壓器：25㎏ |
|
0.05Hz,≤2.2µF |
|||
|
0.02Hz,≤5.5µF |
|||
|
50kV （峰值 |
0.1Hz,≤1.1µF |
10A |
控制器：4㎏ 升壓器：35㎏ |
|
0.05Hz,≤2.2µF |
|||
|
0.02Hz,≤5.5µF |
|||
|
80kV （峰值） |
0.1Hz,≤1.1µF |
15A |
控制器：4㎏ 升壓器：50㎏ |
|
0.05Hz,≤2.2µF |
|||
|
0.02Hz,≤5.5µF |
2.輸出頻率：0.1Hz、0.05Hz、0.02Hz
3.帶載能力： 0.1Hz，最大1.1µF；0.05Hz，最大2.2µF；0.02Hz，最大5.5µF
4.測量精度：3%
5.電壓正，負峰值誤差：≤3％
6.電壓波形失真度：≤5％
7.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
9.市電源：頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，功率應大于3KW，并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度。否則儀器將不能正常工作。
根據被試對向選擇適當規格的產品。
使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。若小于0.05µF，儀器將不能正常輸出,此時可并聯0.05 µF的電容器（由本公司提供）輔助輸出。下面是一些設備的電容量，供用戶參考。
不同發電機的單相對地電容量
|
|
火 電 |
水 電 |
|||||
|
發電機容量 （MW） |
200 |
300 |
600 |
85 |
125-150 |
300 |
400 |
|
單相對地電容（µF） |
0.2-0.25 |
0.18-0.26 |
0.31-0.34 |
0.69 |
1.8-1.9 |
1.7-2.5 |
2.0-2.5 |
交聯聚乙烯絕緣單芯電力電纜的電容量(µF/km)
|
截面 電 積 容 mm2 µF/Km
電壓kV |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
270 |
|
10 |
0.15 |
0.17 |
0.18 |
0.19 |
0.21 |
0.24 |
0.26 |
0.28 |
0.32 |
0.38 |
- |
|
35 |
- |
- |
- |
0.11 |
0.12 |
0.13 |
0.14 |
0.15 |
0.16 |
0.17 |
0.19 |
試品電流的估算方法：
計算公式： Ｉ＝2πfCU
